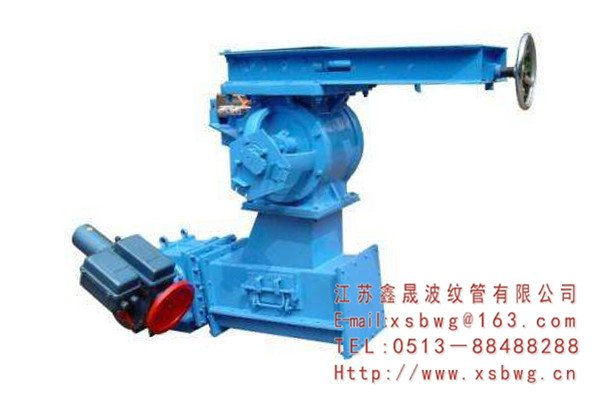

庫底卸料閥系統主要由單向螺旋閘門、氣動開關閥、連接斜槽、電動流量控制閥、出料溜子等幾個部分組成。

        庫底卸料閥系統開關閥及流量控制閥的閥芯與連接頭之間的徑向間隙是可以調整的，產品出廠時按被輸送物料溫度為常溫時考慮的。當物料溫度高于50℃時，由于閥體閥芯連接頭等因溫度升高而膨脹，閥芯與連接頭間的間隙減小，會造成調節流量時閥芯不能正常運轉，此時可通過旋轉流量控制閥法蘭背面的空心螺栓，調節閥芯與連接頭之前的徑向間隙，調節時四個空心調節螺栓應均勻調節，并且僅轉動10°-20°就能滿足間隙調整的要求。

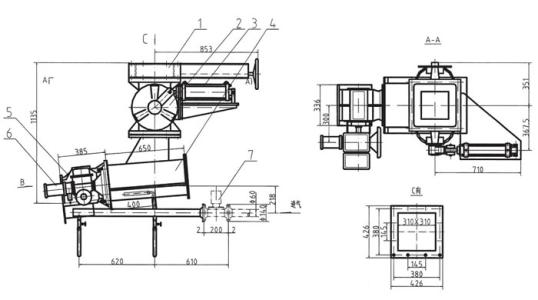

庫底卸料閥系統結構尺寸圖
